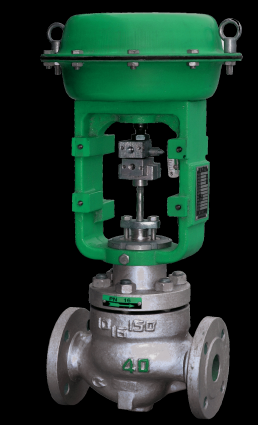

1207低噪音笼式单座控制阀是SZCV系列产品之一，主要用
于液体压差超过3MPa的场合，套筒采用多孔式结构，可有效降
低压缩流体的噪音，防止液体发生闪蒸和空化，是一种高性能的
控制阀，适用于控制不同压力和温度下的流体。

■主要特点
●配用多弹簧薄膜执行机构，结构紧凑、输出力大
●流体通道呈S流线型，压降损失小，流量大、泄漏量小，可
调范围广，套筒上设有许多对称小孔来降低压力，从而降低
压缩流体的噪音，减少空化腐蚀
●适于噪音低、有空化气蚀、压差较大、泄漏较小的清洁介质

■主要技术参数
●阀    体
型    式：直通单座铸造球型阀
公称通径：DN20、25、32、40、50mm
公称压力：ANSI 125、150、300、600
      JIS 10、16、20、30、40K
      PN16、40、64
连接型式：法兰连接  FF、RF、MF、RJ、TG
法兰标准  JB/T79.1～2-94、HG20592～20618-2009、ANSI B16.5–1981、JIS B2201-1984等
      焊接连接  嵌接焊SW
材    料：铸    钢（SCPH2、SCPH21、WCB、WCC、WC9、ZG230-450）
铸不锈钢（SCS13A、SCS14A、316L、CF8、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）、钛等
上 阀 盖：常 温 型（U）  －5～+230℃
    伸长Ⅰ型（Ⅰ） －45～－17℃、+230～+566℃
    压盖型式：螺栓压紧式
    填    料：V型聚四氟乙烯、含浸聚四氟乙烯石棉、石棉编织、石墨填料
●阀内组件
阀芯型式：单座柱塞型阀芯
套筒型式：多孔式套筒
流量特性：线性特性（L）
材    料：不锈钢（SUS304、SUS316、316L、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18）
不锈钢堆焊司太莱合金、钛和耐蚀合金等
●密封型式、活塞环材质、工作温度、泄露等级

密封型式	普通型	-	-	密封4
活塞环材质	—	-	-	特殊铸铁
工作温度(℃)	－196～+566	-	-	－196～+566
泄漏等级	Ⅳ级	-	-	Ⅳ级

注：工作温度不准超过各种材料的允许范围

SZCV
●执行机构
型    式：7101多弹簧薄膜执行机构
膜    片：乙丙橡胶夹尼龙布
弹簧范围：20～100、80～240 kPa
供气压力：140～400kPa
气源接头：Rc1/4
●环境温度：－30～+70℃
●作用型式：正作用执行机构实现阀的气一关式、反作用执行机构实现阀的气－开式
●附    件：定位器、空气过滤减压阀、限位开关、手轮机构、阀位传送器等
●回    差：不带定位器  小于全行程的3%    带定位器  小于全行程的1%
●基本误差：不带定位器  小于全行程的±5%  带定位器  小于全行程的±1%
注：采用标准的V型聚四氟乙烯填料
●可调范围：30:1
●Cv值和行程

公称通径	20，25											32			40			50
阀座直径	—											20	25	32	25	32	40	32	40	50
额定Cv值	0.01	0.04	0.10	0.16	0.25	0.40	0.63	1.0	1.6	2.5	4.0	6.3	11	17	11	17	24	17	24	44
额定行程 (mm)	14.3											25

  注：符号○表示阀的规格范围。
