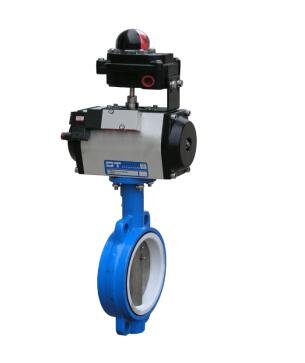

3306衬胶控制蝶阀和3307衬氟控制蝶阀均属SZCV 系列产品，
是一种防腐蚀蝶阀，与流体接触的阀体内壁和阀内组件均采用高压
注塑工艺，衬有聚四氟乙烯(F4) 或耐腐蚀橡胶，具有可靠的耐腐蚀
性和密封性，可广泛适用于酸、碱等强腐蚀性介质的控制或切断。

■主要特点
●配用气缸活塞执行机构，小巧轻便、结构紧凑、输出力矩大
●阀结构简单，流阻小，额定流量系数大，可调范围广
●阀板采用双偏心结构，具有双向密封特性，密封性能好，泄漏
小，不受温度变化影响,密封件可更换
●密封材料耐腐蚀、耐老化、使用寿命长

■主要技术参数
●阀    体
型    式：扁平式铸造阀体
公称通径：DN50～900mm
公称压力：PN10、16；ANSI 125、150；JIS 10、16K
连接型式：对 夹 式  FF、RF
法兰标准  JB/T79.1-94、HG20592～20618-2009、ANSI B16.5–1981、JIS B2201-1984等
注：配管道法兰时，3306及3307非全衬的阀不能采用平焊，只能采用对焊；3307全衬的阀两种方式均可采用
压盖型式：螺栓压紧式
阀体、阀板、阀杆材料、衬里材料、密封填料、适用介质、工作温度

型 号	阀体材料		阀板材料	阀杆材料	密封填料	适用介质	工作温度(℃)
	阀体外壳	衬里
3306	HT200 SCPH2 WCB、WCC ZG230-450 SCS13、SCS14	丁腈橡胶	SCS13、SCS14、CF8 ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	SUS304、316 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	V型聚四氟乙烯 柔性石墨	空气、淡水 污水、海水 蒸汽、煤气 油类、酸类 碱类、盐类	－10～+82
		氯丁橡胶					－40～+94
		乙丙橡胶					－40～+130
		硅橡胶					－70～+150
		氟橡胶					－20～+150
3307	HT200 SCPH2 WCB、WCC ZG230-450 SCS13、SCS14 ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	F46	ZG230-450、SCPH2 WCB、WCC SCS13、SCS14、CF8 ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 衬F46、F4、PFA				－30～+130
		F4					－30～+150
		PFA					－30～+180

注：阀体外壳通常使用铸铁(HT200)


SZCV


●阀内组件
阀板型式：部分球面型
流量特性：近似等百分比（%）
●执行机构
型    式：7201、7203系列气缸活塞执行机构
动作方式：回转型
  作用型式：双作用 — 无弹簧，执行机构无原始位置，工作时需二个操作压力
            单作用 — 有弹簧，执行机构有原始位置，工作时需一个操作压力

型   号	双作用	7201-RD、7203-RD
	单作用	7201-RS、7203-RS
用   途		通  断
气源压力		0.3～0.8 MPa
气源接口		G1/8、G1/4、G1/2
控制信号	两位式	气动控制：0.3～0.8MPa； 电动控制（采用电磁阀）：24V·DC、220V·AC
	控制式	气动控制（采用气动定位器）：20～100kPa； 电动控制（采用电气定位器）：4～20mA·DC
额定行程		900

型号、规格、输出转矩

型 号	操作压力0.5MPa、输出转角900时输出转矩 (N·m)
7201 双作用	规   格		063	075	083	092	105	125	140	160	190	210	240	270	300	350	400	500	600
	输出转矩		35.5	50.3	77.1	113.6	164.4	256	439	668	1077	1316	1933	2936	3815	5712	8139	21195	40694
7201 单作用	规格	弹簧数量	063	075	083	092	105	125	140	160	190	210	240	270	300	350	400	500	600
	输出 转矩	N6	22.1	31.9	47.7	69.7	101.3	155.5	273.5	400.4	675	822	1212	1932	2400	3449	4482①	12272	16120
		N8	17.9	25.9	38.3	55.7	81.5	124.0	221.8	317.2	556	677	1000	1612	1929	2686	3567②	9294	10364
		N10	13.5	19.8	28.7	41.2	60.8	91.0	167.5	229.5	426	517	767	1281	1458	1929	2653③	6319	－
		N12	9.1	13.7	19.0	26.8	40.1	58.0	113.2	141.7	296	357	533	950	986	1172	1738④	3343	－

注：①为8个弹簧 ②为10个弹簧 ③为12个弹簧 ④为14个弹簧
●环境温度：－30～+70℃
●阀作用型式：气－关式或气－开式
●附    件：定位器、空气过滤减压阀、手轮机构、限位开关、电磁阀、阀位传送器等
